XAML_BOOKLIN220
Osnovni podaci
| Oznaka | XAML_BOOKLIN220 |
| Naziv | Upis/izmjena dokumenta rute |
| Opis | Upis, izmjena i pregled dokumenta rute |
Namjena
Modul XAML_BOOKLIN220 koristi se za upis, izmjenu i pregled dokumenta rute s mogućnošću::
- upis, izmjenu i brisanje stavki (postaja),
- zaključavanja i otključavanja dokumenta.
Poziva se odabirom funkcije za upis ili izmjenu rute s ribona ili kontrolne ploče u kontekstu rada s aplikacijom Upravljanje linijama, na nivou mape Rute.
Karakteristike
Upis dokumenta:
- Oznaka rute je jedinstven podatak. Pokušaj višestrukog unosa dokumenta rute s istom oznakom rezultira pogreškom ‘Ruta s istom oznakom je već upisana u sustav.’ (BOOKLIN_1025).
- Odabir smjera rute ovisi o smjeru izabrane linije:
- ako izabrana linija ima upisan samo smjer A, tada je moguće upisati rutu smjera A.
- ako izabrana linija ima upisane smjerove A i B, tada je moguće upisati rutu smjera A, B ili AB.
Upis stavki:
- Kao stavke dokumenta rute mogu se upisati samo zaključane postaje koje su sadržane u izabranoj liniji u pripadnom smjeru. Pokušaj upisa postaje koja nije upisana u izabranu liniju rezultira pogreškom 'Ruta može sadržavati samo one postaje koje su upisane u liniji na koju je vezana ruta.' (BOOKLIN_1021).
- Početna postaja ruta mora u svim smjerovima imati upisano vrijeme ukrcaja i vrijeme polaska, a ne smije imati upisano vrijeme dolaska. Pokušaj upisa početne postaje koja ne zadovoljava te uvjete rezultira jednom od pogrešaka:
- 'Početna postaja u svim smjerovima mora imati upisano vrijeme ukrcaja i vrijeme polaska, a ne smije imati upisano vrijeme dolaska.' (BOOKLIN_1010).
- 'Početna postaja ne smije imati upisano vrijeme dolaska.' (BOOKLIN_1018).
- 'Početna postaja mora imati upisan sat ukrcaja.' (BOOKLIN_1019).
- 'Početna postaja mora imati upisane minute ukrcaja.' (BOOKLIN_1020).
- Posljednja postaja rute mora u svim smjerovima imati upisano vrijeme dolaska, a ne smije imati upisano vrijeme ukrcaja i vrijeme polaska. Pokušaj upisa posljednje postaje koja ne zadovoljava te uvjete rezultira pogreškom:
- 'Posljednja postaja u svim smjerovima mora imati upisano vrijeme dolaska, a ne smije imati upisano vrijeme ukrcaja i vrijeme polaska.' (BOOKLIN_1009).
- Sve međupostaje rute (postaje koje nisu niti početne niti posljednje) moraju imati upisana sva vremena. Pokušaj upisa međupostaje koja nema upisana sva vremena rezultira jednom od pogrešaka:
- 'Postaje koje u pripadnim smjerovima nisu niti početne niti posljednje moraju imati upisana sva vremena.' (BOOKLIN_1011).
- 'Prethodna postaja mora imati upisano vrijeme polaska.' (BOOKLIN_1013).
- Za sve postaje rute vrijedi pravilo: vrijeme dolaska je manje ili jednako od vremena ukrcaja, a vrijeme ukrcaja je manje ili jednako od vremena polaska. Pokušaj upisa postaje koja ne zadovoljava te uvjete rezultira jednom od pogrešaka:
- 'Vrijeme polaska mora biti veće ili jednako od vremena ukrcaja.' (BOOKLIN_1014).
- 'Vrijeme polaska mora biti veće ili jednako od vremena dolaska.' (BOOKLIN_1016).
- 'Vrijeme ukrcaja mora biti veće ili jednako od vremena dolaska.' (BOOKLIN_1017).
- 'Vrijeme dolaska mora biti veće ili jednako od vremena polaska prethodne postaje.' (BOOKLIN_1012).
- 'Ako je upisano vrijeme ukrcaja tada je obvezno upisati i vrijeme polaska.' (BOOKLIN_1015).
Zaključavanje dokumenta:
- Dokument rute se može zaključati kad zadovolji uvjete:
- upisani su svi obvezni podaci u zaglavlje dokumenta,
- dokument rute ima upisane stavke (status dokumenta 20),
- zaključane su sve postaje upisane u rutu i izabrana linija,
- ruta ima upisane barem dvije postaje u nekom od smjerova,
- ruta, u svim smjerovima u kojima ima upisane postaje, ima upisane barem dvije postaje.
- Pokušaj zaključavanja rute kada nije zaključana izabrana linija rezultira pogreškom 'Nije zaključana linija na koju je vezana ruta, rutu nije moguće zaključati.' (BOOKLIN_1023).
- Pokušaj zaključavanja rute kojoj nisu zaključane sve postaje rezultira pogreškom 'Nisu zaključane sve postaje rute, rutu nije moguće zaključati.' (BOOKLIN_1029).
- Pokušaj zaključavanja rute koja nema upisane barem dvije postaje u nekom od smjerova rezultira pogreškom 'Ruta mora imati barem dvije postaje u nekom od smjerova, rutu nije moguće zaključati.' (BOOKLIN_1037).
- Pokušaj zaključavanja rute koja u nekom smjeru ima upisanu samo jednu postaju rezultira pogreškom 'Ruta mora imati barem dvije postaje u smjeru u kojem ima jednu postaju, rutu nije moguće zaključati.' (BOOKLIN_1038).

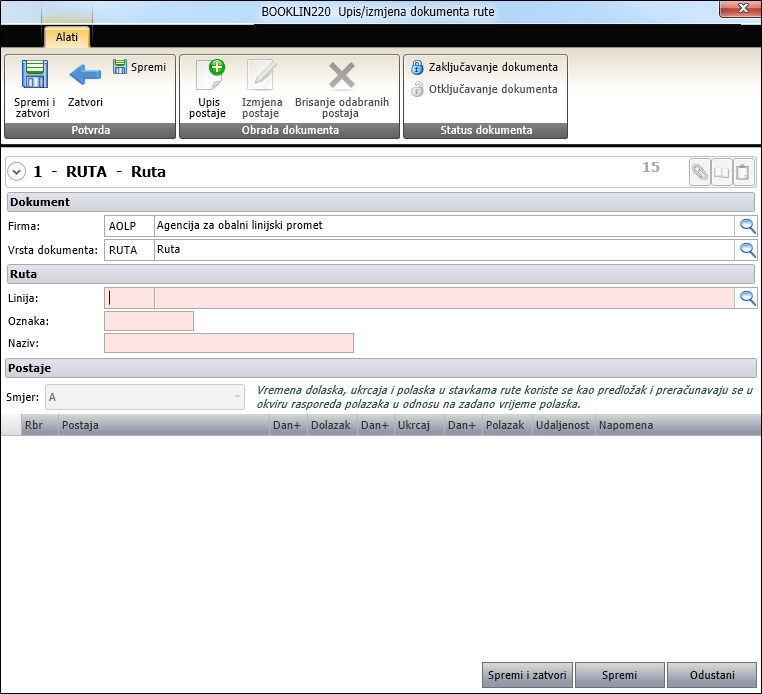

Izgled ekrana
Kratak opis modula
Funkcije rada s modulom (ugrađene u ribon)
| Oznaka | Opis |
|---|---|
| Potvrda | |
Spremi i zatvori  |
Spremanje izmjena i zatvaranje ekrana |
Zatvori  |
Zatvaranje ekrana modula bez spremanja izmjena |
| Spremi |
Potvrda upisanih podataka bez zatvaranja ekrana |
| Obrada dokumenta | |
Upis postaje  |
Odabirom funkcije za upis nove stavke otvara se ekran modula XAML_BOOKLIN221 s praznim poljima za upis podataka. Nakon upisa i spremanja podataka, stavke se prikazuju unutar tabličnog prikaza modula. |
Izmjena postaje  |
Funkcija za izmjenu podataka upisane stavke. Odabirom funkcije za izmjenu stavke otvara se ekran modula XAML_BOOKLIN221 s upisanim podacima. Nakon upisa i spremanja podataka, stavke se prikazuju unutar tabličnog prikaza modula. |
Brisanje odabranih postaja  |
Funkcija za brisanje označenih stavki. |
| Status dokumenta | |
 Zaključavanje dokumenta |
Funkcija za zaključavanje dokumenta. Ukoliko je dokument zaključan, a potrebno je napraviti neke izmjene, potrebno je otključati dokument i izmijeniti podatke. Zaključavanjem dokumenta, status dokumenta se povećava na 30. |
 Otključavanje dokumenta |
Funkcija za otključavanje dokumenta. Otključavanjem dokumenta, status dokumenta se smanjuje na 20. |
Standardno zaglavlje dokumenta
| Oznaka | Opis |
|---|---|
| OPP* | Operativni protokol - identifikacijski broj dokumenta |
| Mapa* | Identifikacijski broj mape |
| Datum upisa* | Datum upisa dokumenta (dd.mm.gggg), sistemski datum |
| St* | Oznaka/broj faze posla u kojoj se nalazi dokument |
| Pozicija* | Oznaka pozicije |
| Napomena* | Opisno polje mape |
 ** |
Otvaranje modula za pregled i upis priloga dokumenta |
 ** |
Otvaranje modula za pregled dnevnika rada s dokumentom |
 ** |
Otvaranje modula za pregled i upis nota dokumenta |
*podaci koji se u sustav upisuju prilikom izrade radne mape i dokumenta i koji se ne mogu mijenjati (upisivati) kroz aktivni modul
**funkcije su aktivne samo za upisani dokument
Osnovni podaci rute
| Oznaka | Opis |
|---|---|
| Dokument | |
| Firma | Oznaka i naziv firme. Firma se izabire iz izbornika pomoćne liste, a odabir potvrđuje funkcijom Prenesi/ Prenesi i zatvori. |
| Vrsta dokumenta | Oznaka i naziv vrste dokumenta. Vrstu dokumenta izabrati iz izbornika pomoćne liste, a odabir potvrditi funkcijom Prenesi/ Prenesi i zatvori. |
| Ruta | |
| Linija | Oznaka i naziv linije. Liniju izabrati iz izbornika pomoćne liste, a odabir potvrditi funkcijom Prenesi/ Prenesi i zatvori. |
| Oznaka | Polje za upis oznake rute |
| Naziv | Naziv rute |
| Postaje | |
| Smjer |
Polje za odabir smjera rute, odlazni smjer (A) ili povratni smjer (B). Odabir smjera rute ovisi o smjeru izabrane linije:
|
Tablični prikaz
| Oznaka | Opis |
|---|---|
|
Oznaka/kućica za označavanje retka (stavke) |
| Rbr | Redni broj stavke |
| Postaja | Naziv postaje |
| Dan + | Broj dana od polaska iz početne postaje do dolaska u postaju |
| Dolazak | Vrijeme dolaska u postaju |
| Dan + | Broj dana od polaska iz početne postaje do ukrcaja |
| Ukrcaj | Vrijeme ukrcaja u postaji |
| Dan + | Broj dana od polaska iz početne postaje do polaska iz postaje |
| Polazak | Vrijeme polaska iz postaje |
| Udaljenost (km) | Udaljenost od početne postaje smjera |
| Napomena | Napomena vezana uz rutu |
Alatna vrpca
| Oznaka | Opis |
|---|---|
| Spremi i zatvori | Spremanje izmjena i zatvaranje ekrana |
| Spremi | Potvrda upisanih podataka bez zatvaranja ekrana |
| Odustani | Zatvaranje ekrana modula bez spremanja izmjena |
Napomena: Ukoliko prilikom spremanja sva polja nisu ispravno ispunjena, sustav će prikazati upozorenje pokraj pripadajućih polja.
Način rada
Modul se može aktivirati u jednom od dva načina rada:
- upis novog dokumenta rute
- izmjena dokumenta
Procedura rada za upis dokumenta i stavki:
- Upis podataka u zaglavlje dokumenta (linija, oznaka,...). Minimalno upisati obvezne podatke!
- Upis stavke u dokument klikom na funkciju Upis postaje.
- Upis podataka u novootvorenom ekranu modula (postaja).
- Spremanje podataka klikom na Spremi.
- Za dodavanje novih stavki opet kliknuti na Upis postaje i spremiti upisane podatke.
- Spremiti podatke i zatvoriti modul klikom na Spremi i zatvori s ribona.
Upisani dokument prikazat će se unutar tabličnog prikaza modula XAML_BOOKLIN120.
Spremanje podataka
Kod prikaza ekrana modula u modalnom dijalogu, funkcije za pohranu podataka nalaze se u dnu ekrana, a u slučaju prikaza preko cijele stranice koriste se funkcije s alatne vrpce ribona. Po upisu i spremanju upisanih podataka, dokument i stavke dostupni su daljnji rad. Prilikom uspješne pohrane dokumenta u sustavu, dokument će dobiti identifikacijski broj - OPP.
Ukoliko neko od obveznih polja nije ispunjeno, neće se izvršiti pohrana podataka dok se ne zadovolje minimalni kriteriji za upis. U slučaju nezadovoljavanja minimalnih kriterija, modul će prikazati odgovarajuća upozorenja.
Izmjena podataka
Funkcija izmjene dokumenta rute aktivna je samo za upisani dokument i vidljiva je na kontrolnoj ploči kada se u radnom kontekstu sustava nalazi dokument vrste ruta. Za izmjenu upisanog dokumenta vrste ruta pozicionirati se na listu dokumenata, označiti dokument koji se mijenja i pozvati funkciju s kontrolne ploče za izmjenu dokumenta.
Rad s funkcijama modula
Upis nove stavke
- Nakon upisa zaglavlja dokumenta izabrati funkciju Upis postaje, s ugrađene alatne vrpce.
- Otvorit će se modul s praznim poljima za upis podataka, XAML_BOOKLIN221.
-
- Upisati podatke (ili odabrati podatke iz pomoćnih listi) u odgovarajuća polja.
- Spremiti podatke klikom na Spremi / Spremi i zatvori.
- Za upis nove stavke ponovno izabrati Upis postaje i ponoviti gore opisane korake rada.
- Po upisu svih stavki, spremiti upisane podatke odabirom funkcije Spremi/ Spremi i zatvori s alatne vrpce aktivnog modula.
- Upisani podaci prikazat će se unutar tabličnog prikaza modula XAML_BOOKLIN220.
Izmjena podataka stavke
- Iz liste upisanih stavki označiti stavku kojoj je potrebno izmijeniti podatke.
- Izabrati funkciju Izmjena postaje, s ugrađene alatne vrpce.
- Otvorit će se modul s upisanim podacima, XAML_BOOKLIN221.
- Izmijeniti željene podatke.
- Spremiti podatke pozivom funkcije za spremanje Spremi i zatvori/ Spremi koja se nalazi u dnu ekrana, na alatnoj vrpci.
Ukoliko neko od obveznih polja nije ispunjeno, neće se izvršiti pohrana podataka dok se ne zadovolje minimalni kriteriji za upis. U slučaju nezadovoljavanja minimalnih kriterija, modul će prikazati odgovarajuća upozorenja.
- Izmijenjeni podaci prikazat će se unutar tabličnog prikaza modula XAML_BOOKLIN220.
Brisanje stavke
- Iz liste upisanih stavki označiti stavku koju je potrebno izbrisati klikom na praznu kućicu na početku retka (redak će poprimiti drugu boju).
- Izabrati funkciju Brisanje s ugrađene alatne vrpce (ribon).
- Potvrditi brisanje podataka.
- Spremiti podatke pozivom funkcije za spremanje Spremi i zatvori/ Spremi koja se nalazi u dnu ekrana, na alatnoj vrpci.
Zaključaj dokument
Po upisu svih stavki, izabrati funkciju Zaključaj dokument s alatne vrpce ribona. Prilikom zaključavanja, povećat će se status dokumenta i svih upisanih stavki na 30.
Otključaj dokument
Funkcija za otključavanje dokumenta. Prilikom otključavanja dokumenta, smanjit će se status dokumenta i svih upisanih stavki na 20.
Kontrola i validacija podataka
BOOKLIN_1009 - Posljednja postaja u svim smjerovima mora imati upisano vrijeme dolaska, a ne smije imati upisano vrijeme ukrcaja i vrijeme polaska.
BOOKLIN_1010 - Početna postaja u svim smjerovima mora imati upisano vrijeme ukrcaja i vrijeme polaska, a ne smije imati upisano vrijeme dolaska.
BOOKLIN_1011 - Postaje koje u pripadnim smjerovima nisu niti početne niti posljednje moraju imati upisana sva vremena.
BOOKLIN_1012 - Vrijeme dolaska mora biti veće ili jednako od vremena polaska prethodne postaje.
BOOKLIN_1013 - Prethodna postaja mora imati upisano vrijeme polaska.
BOOKLIN_1014 - Vrijeme polaska mora biti veće ili jednako od vremena ukrcaja.
BOOKLIN_1015 - Ako je upisano vrijeme ukrcaja tada je obvezno upisati i vrijeme polaska.
BOOKLIN_1016 - Vrijeme polaska mora biti veće ili jednako od vremena dolaska.
BOOKLIN_1017 - Vrijeme ukrcaja mora biti veće ili jednako od vremena dolaska.
BOOKLIN_1018 - Početna postaja ne smije imati upisano vrijeme dolaska.
BOOKLIN_1019 - Početna postaja mora imati upisan sat ukrcaja.
BOOKLIN_1021 - Ruta može sadržavati samo one postaje koje su upisane u izabranoj liniji.
BOOKLIN_1021 - Ruta može sadržavati samo one postaje koje su upisane u izabranoj liniji..
BOOKLIN_1023 - Nije zaključana linija na koju je vezana ruta, rutu nije moguće zaključati.
BOOKLIN_1025 - Ruta s istom oznakom je već upisana u sustav.
BOOKLIN_1029 - Nisu zaključane sve postaje rute, rutu nije moguće zaključati.
BOOKLIN_1037 - Ruta mora imati barem dvije postaje u nekom od smjerova, rutu nije moguće zaključati.
BOOKLIN_1038 - Ruta mora imati barem dvije postaje u smjeru u kojem ima jednu postaju, rutu nije moguće zaključati.
Vezana poglavlja
XAML_BOOKLIN120 - Pregled mape dokumenata ruta
XAML_BOOKLIN221 - Upis i izmjena postaje rute
Rad s formama za upis podataka
Ugradnja u sustav
Modul se ugrađuje na ribon ili kontrolnu ploču u radnom kontekstu aplikacije Upravljanje linijama. Kreiraju se akcije za poziv modula u modu za upis i izmjenu dokumenta.
Upis dokumenta rute
Postavke akcije za upis dokumenta rute (na kontrolnoj ploči)
| Postavke | |
| Način otvaranja | Modalni dialog |
| Aktivacijska akcija | Upis dokumenta |
| Prečac | Preporučeni prečac: F6 |
| Radna vrsta dokumenta | Izabrati vrstu dokumenta Ruta |
| Radni format dokumenta |
- |
| Filter | |
|---|---|
| Filter aktivnosti | Aplikacija, vrsta mape, posao |
| Mapiranje parametara | |
| OPP mape | OPP aktivne mape |
| OPP dokumenta | - |
Izmjena dokumenta rute
Postavke akcije za izmjenu dokumenta rute (na kontrolnoj ploči)
| Postavke | |
| Način otvaranja | Modalni dialog |
| Aktivacijska akcija | Izmjena dokumenta |
| Prečac | Preporučeni prečac: F2 |
| Radna vrsta dokumenta | Izabrati vrstu dokumenta Ruta |
| Radni format dokumenta |
- |
| Filter | |
|---|---|
| Filter aktivnosti | Aplikacija, vrsta mape, posao, format dokumenta |
| Mapiranje parametara | |
| OPP mape | OPP aktivne mape |
| OPP dokumenta | OPP aktivnog dokumenta |
Pregled dokumenta rute
Postavke akcije za pregled dokumenta rute (na kontrolnoj ploči)
| Postavke | |
| Način otvaranja | Modalni dialog |
| Aktivacijska akcija | Pregled dokumenta |
| Prečac | Preporučeni prečac: Alt+F2 |
| Radna vrsta dokumenta | - |
| Radni format dokumenta |
- |
| Filter | |
|---|---|
| Filter aktivnosti | Aplikacija, vrsta mape, posao, format dokumenta |
| Mapiranje parametara | |
| OPP mape | OPP aktivne mape |
| OPP dokumenta | OPP aktivnog dokumenta |
